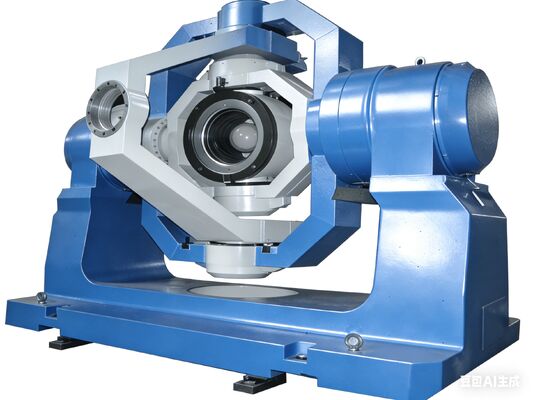

Este simulador de movimiento de vuelo de prueba y evaluación HWIL de alto rendimiento cuenta con una plataforma giratoria de simulación de cinco ejes que replica con precisión varias actitudes de la aeronave en entornos de trabajo.Reproduce de manera realista las características mecánicas durante el vuelo real y se utiliza principalmente para la simulación de la actitud espacial experimentos de movimiento de componentes inerciales.

El sistema ofrece altas capacidades de respuesta dinámica, gran capacidad de carga y funciones integrales que incluyen posición, velocidad, oscilaciones sinusoidales y simulación de enlace de cinco ejes.Es ideal para experimentos de simulación semifísica de sistemas optoelectrónicos en el aire..

La configuración mecánica consta de dos componentes principales:

• Las demás máquinas y aparatos- Simula el movimiento de la actitud del avión utilizando la estructura O-U-T para rodar, guiar y grados de libertad de tono
• Las demás máquinas y aparatos- Simula el movimiento relativo del objetivo utilizando la estructura O-U para el azimut y los grados de libertad del tono

Cada eje proporciona funciones de posición, velocidad, oscilación y simulación, creando un entorno de movimiento simulado integral para aeronaves, buscadores y simuladores de objetivos.

• Carga máxima:Plato giratorio de tres ejes: ≥ 35 kg (incluido el dispositivo de montaje); Plato giratorio de dos ejes: ≥ 80 kg (incluido el dispositivo de montaje)
• Dimensiones de la carga:El valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y N2 será el valor de las emisiones de gases de efecto invernadero de los vehículos de la categoría M1.
• Intersección entre tres ejes y dos ejesEsfera de radio ≤ 1 mm
• Perpendicularidad entre ejes:± 10′′
• Error de rotación del ángulo de inclinación:± 10′′
• Las dimensiones de los platillos mecánicos:Aproximadamente 5000 × 2500 × 3600 mm
• Peso:Aproximadamente 15.000 kg
