Plato giratorio de simulación de varios ejes

Simulador de movimiento de vuelo de alto rendimiento HWIL con carga máxima de 35 kg

Nombre De La Marca:	RUYA
Número De Modelo:	/
Cuota De Producción:	1 juego
Precio:	Negociable
Tiempo De Entrega:	4-6 meses
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO 9001

Carga máxima:

35 kg (incluido el accesorio de montaje)

Dimensiones de carga:

400 mm × 400 mm × 450 mm

Intersección de tres ejes:

± 0.3 mm

Perpendicularidad de tres ejes:

±18″

Precisión de la superficie de montaje:

Se aplican las siguientes condiciones:

precisión de la superficie de posicionamiento:

Se aplican las siguientes condiciones:

anillos de deslizamiento conductores:

no menos de 80 anillos

Peso:

Aproximadamente 3000 kilos

Detalles de empaquetado:

caja de madera

Capacidad de la fuente:

≤3 juegos, 6 meses

Resaltar:

Simulador de movimiento de vuelo de 3 ejes

Simulador de movimiento de vuelo de evaluación

Plato giratorio de simulación dinámico de 3 ejes

Descripción de producto

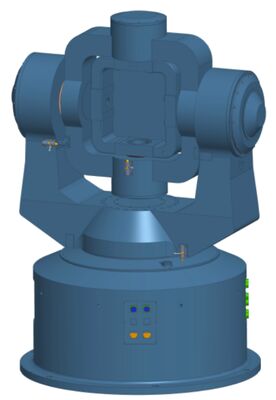

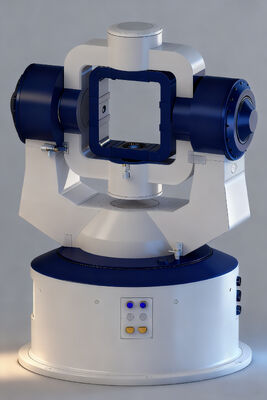

Simulación dinámica de 3 ejes, volante de alto rendimiento, simulador de movimiento de vuelo de prueba y evaluación HWIL

El plato giratorio de simulación de tres ejes consta de dos partes principales: el cuerpo mecánico del plato giratorio y el sistema de medición y control.un sistema de eje mecánico de precisiónTiene funciones de simulación, posición, velocidad y oscilación, y puede simular el movimiento tridimensional de una carga.Se utiliza en sistemas de simulación semifísica basados en tierra para proporcionar un entorno de movimiento casi realista para cargas como sistemas de navegación inercialTambién puede proporcionar referencias de posicionamiento y velocidad de un solo eje, de dos ejes o de tres ejes para la carga bajo prueba, y se utiliza para probar y experimentar componentes inerciales, conjuntos,y sistemas de navegación inercial.

Especificaciones técnicas

Carga máxima: 35 kg (incluido el dispositivo de montaje)
Las dimensiones de la carga: 400 mm × 400 mm × 450 mm
Intersección de tres ejes: ±0,3 mm
Perpendicularidad de los tres ejes: ± 18′′
La precisión de la superficie de montaje: ≤ ± 2′′; precisión de la superficie de posicionamiento: ≤ ± 2′′.
Perdida magnética en la superficie de montaje: ≤ 0,1 mT (10 mm a la superficie de montaje)
Anillos de deslizamiento conductores: el canal de usuario debe tener al menos 80 anillos.
Dimensiones aproximadas de la plataforma de la máquina: longitud 1600 × anchura 1450 × altura 2200 mm
Peso: Aproximadamente 3000 kg

Principales indicadores de rendimiento

Especificaciones de rendimiento de los tocadiscos de simulación de tres ejes

	Plato giratorio de simulación de tres ejes
	Enrollados(eje interior)	El tono(eje central)	Se aplicará el método de ensayo de la prueba de la velocidad.
Ángulo de rotación el rango	360° continuo	360° continuo	360° continuo
Ángulo máximoel tipo de interés	400 o/s	400 o/s	300 o/s
Aceleración angular máxima	4000o/s²	2500o/s²	3000 o/s²
El mínimoestable el tipo de interés	0.003 o/s	0.003 o/s	0.003 o/s
Precisión de la posición angular	± 10,8′′	± 10,8′′	± 10,8′′
Indice de respuesta de frecuencia Doble diez, 0,5 °	12 Hz	10 Hz	10 Hz
Indice de respuesta de frecuencia Doble diez, 0,5 °	Respuesta en el dominio temporal de una señal de paso (amplitud 1°): sobrecarga ≤ 25%, oscilaciónlas veces ≤ 1 año
