Simulador de vuelo de 5 ejes dinámico de alta precisión

Nombre De La Marca:	RUYA
Número De Modelo:	/
Cuota De Producción:	1 juego
Precio:	Negociable
Tiempo De Entrega:	4-6 meses
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO 9001

Carga máxima:

Plato giratorio de tres ejes: ≥ 35 kg. Plato giratorio de doble eje: ≥ 80 kg

Dimensiones de carga:

Plato giratorio de tres ejes: ≥φ300 mm × 600 mm; Plato giratorio de doble eje: ≥φ300 mm × 400 mm

Intersección entre tres ejes y dos ejes.:

≤ esfera de 1 mm de radio

Perpendicularidad entre ejes:

±10″

Error de rotación del ángulo de inclinación:

±10″

Peso:

Aproximadamente 15.000 kilos

Detalles de empaquetado:

caja de madera

Capacidad de la fuente:

≤3 juegos, 6 meses

Resaltar:

Plato giratorio de 5 ejes

Plato giratorio de simulación de movimiento de vuelo

Plato giratorio de simulación de precisión

Descripción de producto

Simulador de vuelo de 5 ejes dinámico de alta precisión

Una plataforma giratoria de simulación de cinco ejes puede simular varias actitudes de una aeronave en su entorno de trabajo, reproduciendo de manera realista las características mecánicas pertinentes durante el vuelo real.Se utiliza principalmente para la simulación de la actitud espacial experimentos de movimiento de componentes inerciales, que posee altas capacidades de respuesta dinámica, grandes cargas, posiciones, velocidades, oscilaciones sinusoidales y funciones de simulación de enlace de cinco ejes.Puede utilizarse para experimentos de simulación semifísica de sistemas optoelectrónicos en el aire..

Su estructura mecánica incluye principalmente una plataforma giratoria de tres ejes que simula el movimiento de posición de una aeronave y una plataforma giratoria de dos ejes que simula el movimiento relativo de un objetivo.Cada eje tiene una posición, velocidad, oscilación y funciones de simulación, proporcionando un entorno de movimiento simulado para cargas como aeronaves, buscadores y simuladores de objetivos.La plataforma giratoria de tres ejes adopta una estructura O-U-T para simular los tres grados de libertad de rotación de una aeronaveLa plataforma giratoria de doble eje adopta una estructura O-U para realizar los dos grados de libertad de rotación: azimut y inclinación.Simulación del movimiento relativo (inclinación y ángulo de la línea de visión) entre la aeronave y el objetivo .

1.Carga máxima: en tres ejesvuelveCuadro: ≥35En kg(incluido el dispositivo de montaje);- ¿Qué es?- ejevuelveel cuadro:≥ 80kg (incluido el dispositivo de montaje);

2.Cargadimensiones:De tres ejesvuelveCuadro: ≥φ300 mm×Las demás:;- ¿Qué es?- ejevuelveel cuadro:≥φ300 mm×Cuatrocientos milímetros;

3.Intersección entre tres ejes y dos ejes: esfera de radio ≤ 1 mm.

4.Perpendicularidad entre ejes: ±10′′;

5.Error de rotación del ángulo de inclinación: ±10′′;

6.Las dimensiones aproximadas delMecánico plato giratorioson: longitud5000× anchura 2500 × altura 3600En el caso de los;

7.Peso: Aproximadamente 15.000 kg.

Principales indicadores de rendimiento

	Sistema de eje de vuelo de tres ejes					Sistema de eje de línea de visión de dos ejes
	Enrollados	Y¿Qué quieres?		El tono		Azimuto		El tono
Ángulo de rotación el rango	continuas	± 65o		± 65o		± 60o		± 60o
De tres ejes ydoble- eje r yelásticomovimientoel rango	Con el simulador de objetivo instalado, el límite relativo del marco de inclinación de los tres ejesplato giratorioy elel tono marco de ladoble- ejeplato giratorioes ≥ 40o, la apertura del simulador objetivo es φ300 mm y el extremo delantero está a 600 mm del centro del tocadiscos; el movimiento del azimutde rotaciónrango de ángulo deldoble- ejeplato giratorio es ± 40o.
Ángulo mínimoel tipo de interés	0.001 o/s	0.001 o/s		0.001 o/s		0.001 o/s		0.001 o/s
Ángulo máximoel tipo de interés	400 o/s	300 o/s		300 o/s		50 o/s		50 o/s
Aceleración angular máxima	4000o/s²	3000o/s²		2000 o/s²		450 o/s²		450 o/s²
Precisión de la posición	± 15′′	± 15′′		± 15′′		± 15′′		± 15′′
Repetibilidad de la posición	7.2′′	7.2′′		7.2′′		7.2′′		7.2′′
Resolución de la posición	3.6′′	3.6′′		3.6′′		3.6′′		3.6′′
A. NoPrecisión de la velocidad angular	ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s
A. Noel aguael tipo de interésla estabilidad	ω≤1 o/s: 2×10^{- ¿ Qué pasa?} ¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡>1o/s: 5×10^{- ¿ Qué pasa?}
Indice de respuesta de frecuencia	12 Hz	8 Hz	8 Hz		4 Hz		4 Hz
	Doble 10, amplitud calculada en función de la aceleración angular máxima, valor de pico a pico de 1°.

Simulador de vuelo de 5 ejes dinámico de alta precisión 0

Simulador de vuelo de 5 ejes dinámico de alta precisión 1

Nuestros clientes

Simulador de vuelo de 5 ejes dinámico de alta precisión 2

Las etiquetas:

3DT400FZ/WK temperature control turntable

3 Axis temperature control turntable

temperature control 3 axis turntable

Productos relacionados

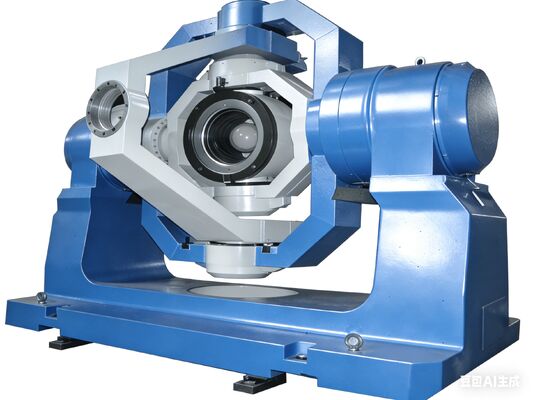

Simulación dinámica de 3 ejes, volante de alto rendimiento HWIL, simulador de movimiento de vuelo de prueba y evaluación
