2-STGZ/2 Estrutura U-T de tipo marco de doble eje de seguimiento de plato giratorio con alta precisión de 30 kg de capacidad de carga para el seguimiento de UAV

2-STGZ/2 Estrutura U-T de tipo marco de doble eje de seguimiento de plato giratorio con alta precisión de 30 kg de capacidad de carga para el seguimiento de UAV

Nombre De La Marca:	RUYA
Número De Modelo:	2-STGZ/2
Cuota De Producción:	1 JUEGO
Precio:	Negociable
Tiempo De Entrega:	3 meses
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

ISO 9001

Rango de rotación de azimut:

-90º~+90°

Rango de rotación de tono:

-5°~+85°

Precisión de señalización (estática):

10″ (3σ)

Repetibilidad:

Oscilación angular del eje vertical:

Oscilación angular del eje horizontal:

Resolución de medición de posición angular:

0.0001°

Precisión de medición de la posición angular:

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

≤ 3 juegos, 3 meses

Resaltar:

Plato giratorio de seguimiento de UAV 2-STGZ/2

Dispositivo de seguimiento de doble eje

plato giratorio de estructura U-T tipo marco

Descripción de producto

Dispositivo de seguimiento de doble eje, estructura UT, tipo marco, plataforma giratoria de seguimiento UAV bidimensional 2-STGZ/2

Descripción general del producto

La plataforma giratoria de seguimiento bidimensional 2-STGZ/2 presenta dos grados de libertad de movimiento: azimut y cabeceo. Este dispositivo de seguimiento bidimensional con estructura UT tipo bastidor está diseñado principalmente para rastrear vehículos aéreos no tripulados (UAV) con precisión y confiabilidad.

Especificaciones técnicas

Estructura de la plataforma giratoria: el eje azimutal presenta una estructura en forma de "T"; El eje de paso presenta una estructura de marco de anillo en forma de "U"
Rango de rotación de azimut: -90° a +90° (hasta el punto central)
Rango de rotación de tono: -5° a +85°
Punto cero: Equipado con disco de código de punto cero
Precisión de puntería (estática): 10″ (3σ)
Repetibilidad: 2″
Oscilación angular del eje vertical: ≤2″
Oscilación angular del eje horizontal: ≤3″
Resolución de medición de posición angular: 0,0001°
Precisión de medición de posición angular: ≤5″
Tamaño de carga: Dos Φ250
Peso de carga: 30 kg, cilindro de doble lente
Peso del plato giratorio: 45 kg
Límites: Doble protección con límites mecánicos y electrónicos.
Error de seguimiento: <3″
Velocidad máxima de azimut: ≥20°/s
Velocidad máxima de seguimiento de azimut: ≥2°/s
Velocidad máxima de paso: ≥20°/s
Velocidad máxima de seguimiento de tono: ≥2°/s
Aceleración máxima de seguimiento de azimut: ≥2°/s
Aceleración máxima de seguimiento de tono: ≥2°/s

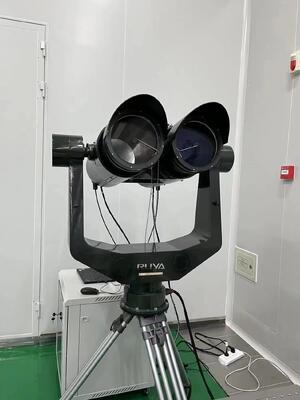

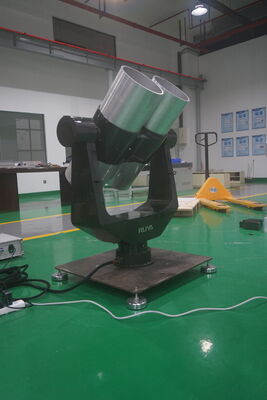

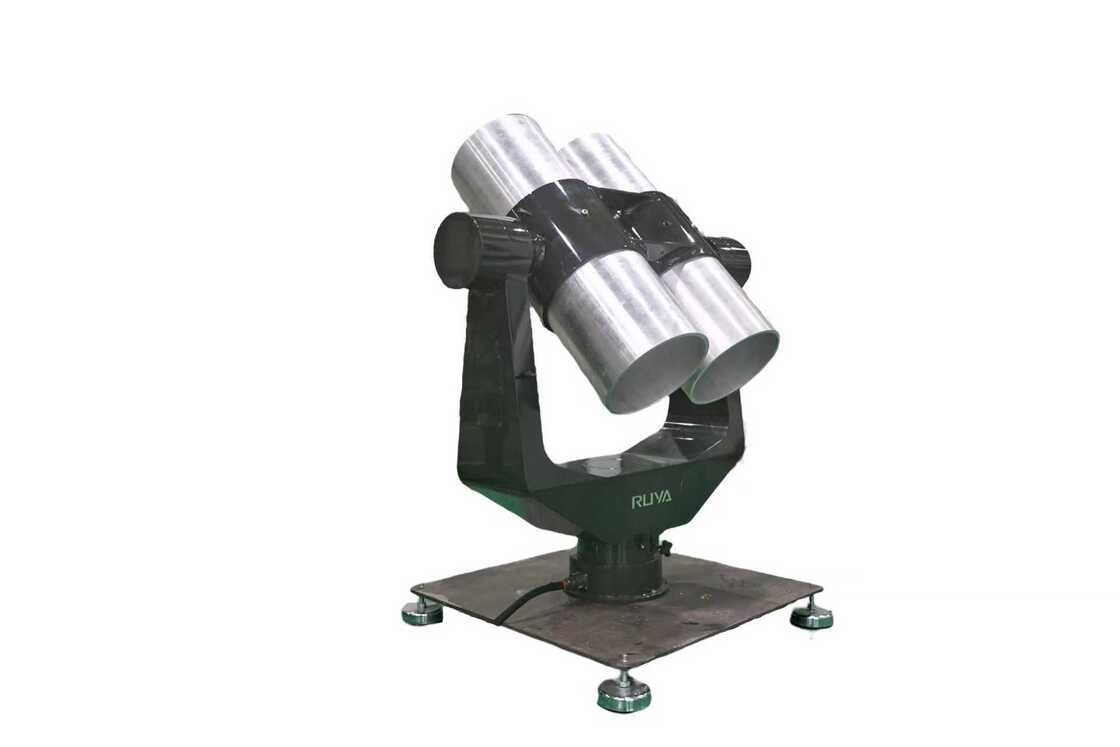

Imágenes del producto
