Máquina de medición de coordenadas de brazo articulado

RUYA RA515 Máquina de medición de coordenadas de brazo articulado de alta precisión con precisión de 0,035 mm y rango de medición de 1,5 m

RUYA RA515 Máquina de medición de coordenadas de brazo articulado de alta precisión con precisión de 0,035 mm y rango de medición de 1,5 m

Nombre De La Marca:	RUYA
Número De Modelo:	RA515
Cuota De Producción:	1 pc
Precio:	Negociable
Tiempo De Entrega:	5-10 working days
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Place of Origin:

China

Certificación:

ISO 9001

Exactitud:

0.035 mm

Repetibilidad:

0.025 mm

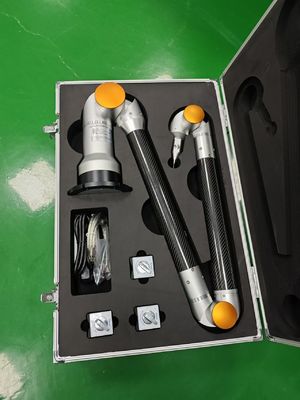

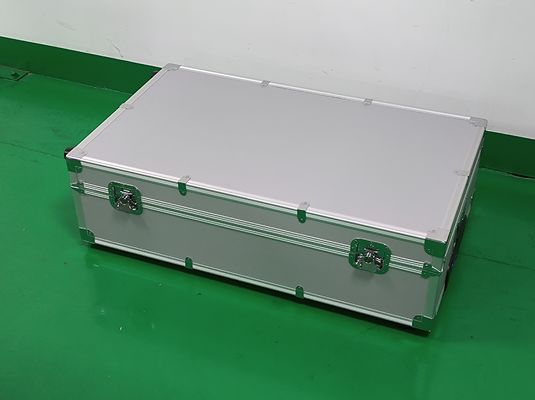

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Resaltar:

Brazo de medición 3D portátil

Máquina de medición del coordenada de la alta precisión

Máquina de medición por coordenadas (MMC) portátil

Descripción de producto

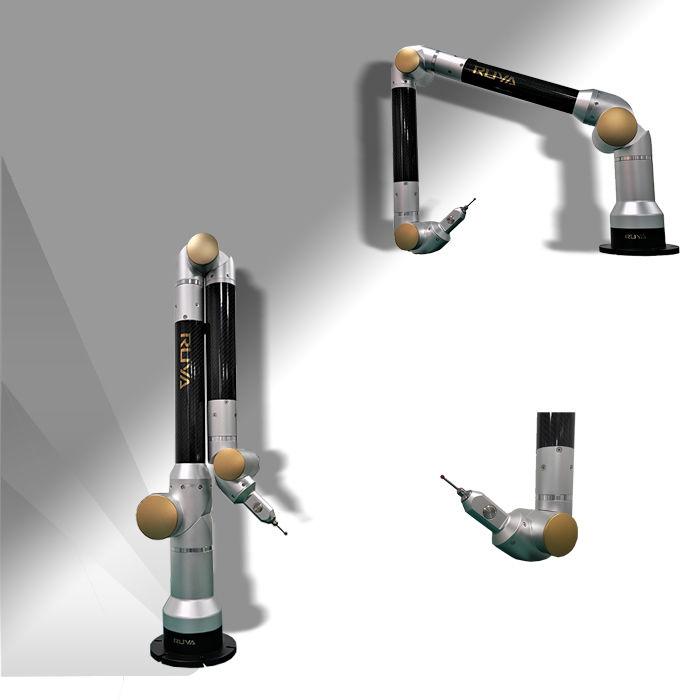

Máquina de medición de coordenadas de brazo articulado RUYA RA515, brazo de medición 3D de alta precisión CMM portátil

Descripción general del producto

Composición del instrumento:

Plataforma fija
Soporte magnético (o ventosa, trípode)
Anfitrión de la máquina de medición
Computadora y software
Conjunto de cabezal de medición

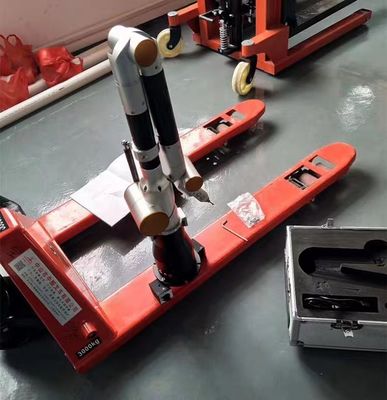

Durante las operaciones de medición, el sistema debe estar fijado de manera estable a la plataforma (no es necesario nivelarlo, pero la posición relativa entre la máquina de medición y la pieza de trabajo debe permanecer estable durante todo el proceso de medición). La unidad principal se fija mediante ventosas o tornillos, con la computadora portátil conectada mediante un cable de señal USB. El software maneja la adquisición y el procesamiento de datos de medición junto con la generación de informes de medición completos.

Capacidades de medición

Detección de características geométricas

Mida características geométricas en piezas de trabajo y genere nuevas características mediante la proyección e intersección de elementos geométricos existentes.
Análisis rápido de dimensiones espaciales, incluidas distancias y ángulos entre características geométricas.
Creación de sistemas de coordenadas personalizados utilizando puntos, líneas y superficies con capacidades de marcado de dimensiones lineales.

Detección de tolerancia geométrica de GD&T

El software de medición proporciona herramientas integrales de GD&T para evaluar tolerancias de forma y posición de características geométricas, incluyendo verticalidad, paralelismo, planitud, cilindricidad, coaxialidad, inclinación, posición y más.

Comparación del modelo 3D con el objeto real

La compatibilidad del software con múltiples formatos de datos 3D y varios métodos de alineación de coordenadas permite la comparación automática de características geométricas medidas y datos de puntos de superficie con valores teóricos de modelos 3D, proporcionando informes gráficos detallados de análisis de errores.

Informes de prueba

Salida rápida de informes de prueba en formatos PDF, Excel y MHT. La potente funcionalidad de personalización de informes de inspección ofrece informes cómodos y rápidos con documentación gráfica y de texto completa.

Campos de aplicación

Líneas de producción de automóviles, aeroespacial, construcción naval, fabricación de dispositivos de inspección, fabricación de moldes y aplicaciones industriales relacionadas.

Especificaciones del producto

Modelo	Rango de medición espacial	Error de indicación de longitud de espacio	Consistencia de la medición de coordenadas uniaxiales
RA515	1,5 m	0,035 mm	0,025 mm
RA520	2,0 m	0,045 mm	0,032 mm
RA525	2,5 m	0,060 mm	0,035 mm
RA530	3,0 m	0,080 mm	0,056 mm
RA535	3,5 m	0,100 mm	0,071 mm

Accesorios opcionales
