2DTGZ-B Plato giratorio de doble eje de doble grado de libertad de alta precisión con capacidad de carga de 50 kg para pruebas de movimiento

2DTGZ-B Plato giratorio de doble eje de doble grado de libertad de alta precisión con capacidad de carga de 50 kg para pruebas de movimiento

Nombre De La Marca:	RUYA
Número De Modelo:	2DTGZ-B
Cuota De Producción:	1 juego
Precio:	Negociable
Tiempo De Entrega:	Entre 3 y 4 meses
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

ISO 9001

Peso de carga:

50 kilos

Tamaño de carga:

Las medidas de ensayo se aplicarán a las medidas de ensayo que se indiquen en el anexo III.

Rango de tarifas (interior):

0Se trata de un sistema de control de las emisiones de gases de escape.

Rango de tarifas (exterior):

0Se trata de un sistema de control de las emisiones de gases de escape.

Ángulo de rotación (intervalo interno):

-50°~+50°

Válvula de rotación del ángulo (exterior):

0 ~ 360 °

Aceleración angular máxima (interior):

≥ 10°/s2

Aceleración angular máxima (exterior):

≥ 10°/s2

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

≤ 3 juegos, 3 meses

Resaltar:

2DTGZ-B Plato giratorio de seguimiento

Plato giratorio de seguimiento de alta precisión

Prueba de movimiento de giradiscos de doble eje

Descripción de producto

2DTGZ-B doble eje de alta precisión de movimiento de prueba de seguimiento de plato giratorio

Resumen del producto

The 2DTGZ-B Dual-axis High-precision Motion Test Tracking Turntable is a sophisticated two-dimensional motion test platform featuring dual-degree-of-freedom systems for both azimuth (X-axis) and pitch (Y-axis) axesUtilizando tecnología de control servo de precisión, este sistema está diseñado para ofrecer pruebas de rendimiento dinámico multidimensional para componentes aeroespaciales, equipos optoelectrónicos,sistemas de navegación inercial, y aplicaciones relacionadas.

Este tocadiscos se utiliza ampliamente en escenarios experimentales, incluida la simulación de objetivos, el escaneo de oscilación y el seguimiento dinámico,satisfacer los requisitos de ensayo de alta fiabilidad para trayectorias de movimiento complejas en investigación científica y aplicaciones industriales.

Especificaciones técnicas

Especificación	Valor
Peso de la carga	50 kilos
Tamaño de la carga	300 mm * 300 mm * 200 mm
Precisión de rotación de dos ejes	± 3′′
Perpendicularidad del doble eje	± 3′′
Intersección de dos ejes	F0,5 mm de diámetro bola
Error de posición de la posición angular	Cuadro exterior: ±15" Cuadro interior: ±15"
Repetibilidad de la posición angular	± 15′′
Rango de las tasas	Cuadro interior: 0,001°/s ~ 15°/s En el caso de los vehículos de la categoría M1, el valor de los valores de los vehículos de la categoría M2 será igual o superior al valor de los valores de los vehículos de la categoría M3.
Rango de rotación del ángulo	Cuadro exterior: 0° ~ 360° Cuadro interior: -50° ~ +50°
Precisión de la tasa	ω ≤ 1°/s: 210−3 (promedio de 1°) 1°/s ≤ ω < 10°/s: 210−4 (media de 10°) ω ≥ 10°/s: 2*10−5 (promedio de 360°)
Aceleración angular máxima	Cuadro interior: ≥ 10°/s2 Cuadro exterior: ≥ 10°/s2

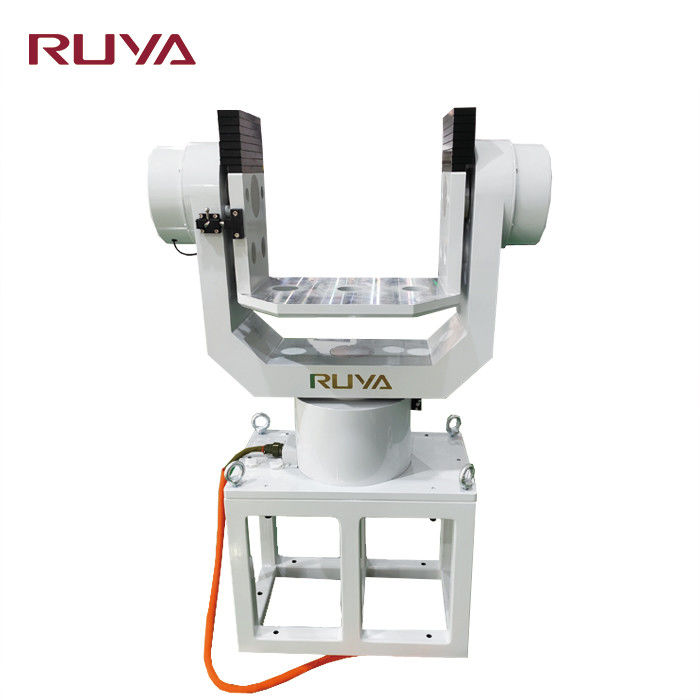

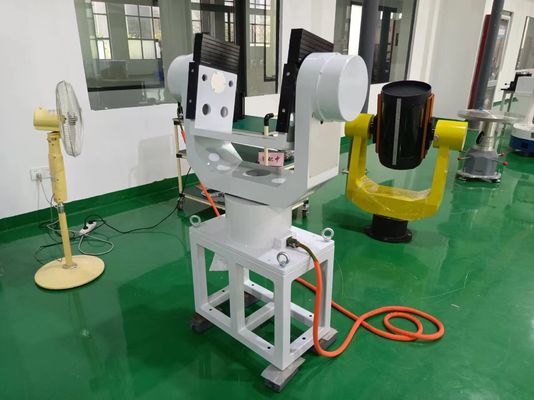

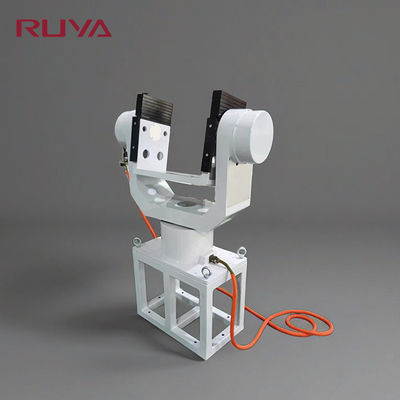

Imágenes del producto
