2DTGZ-B Doble eje de alta precisión de movimiento de prueba de seguimiento de plato giratorio

Name: 2DTGZ-B Doble eje de alta precisión de movimiento de prueba de seguimiento de plato giratorio
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DTGZ-B
Availability: InStock

Nombre De La Marca:	RUYA
Número De Modelo:	2DTGZ-B
Cuota De Producción:	1 juego
Precio:	Negociable
Tiempo De Entrega:	Entre 3 y 4 meses
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

ISO 9001

Load Weight:

50Kg

Tamaño de carga:

Las medidas de ensayo se aplicarán a las medidas de ensayo que se indiquen en el anexo III.

Rate Range（inner）:

0.001°/s~15°/s

Rango de tarifas (exterior):

0Se trata de un sistema de control de las emisiones de gases de escape.

Angle Rotary Range（inner）:

-50°~+50°

Angle Rotary Range（outer）:

0~360°

Aceleración angular máxima (interior):

≥ 10°/s2

Maximum Angular Acceleration（outer）:

≥10°/s²

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

≤ 3 juegos, 3 meses

Resaltar:

2DTGZ-B Plato giratorio de seguimiento

Plato giratorio de seguimiento de alta precisión

Prueba de movimiento de giradiscos de doble eje

Descripción de producto

2DTGZ-B Plato giratorio de seguimiento de movimiento de alta precisión de doble eje

Descripción del producto

La plataforma giratoria de seguimiento de doble eje es una plataforma de ensayo de movimiento bidimensional de alta precisión equipada con sistemas de doble grado de libertad para el eje de azimut (eje X) y el eje de paso (eje Y).Adopta una tecnología de servocontrol de precisión y está diseñada para proporcionar pruebas de rendimiento dinámico multidimensional para componentes aeroespaciales, equipos optoelectrónicos, sistemas de navegación inercial, etc. Ampliamente utilizados en escenarios experimentales como la simulación de objetivos, el escaneo de oscilación,y seguimiento dinámico para cumplir con los requisitos de ensayo de alta fiabilidad para trayectorias de movimiento complejas en la industria militar y los campos de investigación científica.

Parámetros del producto

Especificación
1	Peso de la carga	50 kilos
2	Tamaño de carga	Las medidas de ensayo se aplicarán a las medidas de ensayo que se indiquen en el anexo III.
3	Precisión de rotación de dos ejes	±3′′
4	Perpendicularidad del doble eje	±3′′
5	Intersección de dos ejes	F0,5 mm de diámetro bola
6	Error de posición de la posición angular	Cuadro exterior:± 15′′El artículo 2, apartado 1
6	Error de posición de la posición angular	Cuadro interior:± 15′′El artículo 2, apartado 1
7	Repetibilidad de la posición angular	± 15′′
8	Rango de las tasas	Cuadro interior:0Se trata de un sistema de control de las emisiones de gases de escape.El artículo 2, apartado 1
8	Rango de las tasas	Cuadro exterior:0Se trata de un sistema de control de las emisiones de gases de escape.El artículo 2, apartado 1
9	Rango de rotación del ángulo	Cuadro exterior:0 a 360°
9	Rango de rotación del ángulo	Cuadro interior:-50°~+50°
10	Precisión de la tasa	ω≤1°/s, 2×10-3 (1° promedio)
		1°/s≤ω<10°/s, 2×10-4 (10° media)
		ω≥10°/s, 2x10-5 (Medio de 360°)
11	Aceleración angular máxima	Cuadro interior:≥ 10°/s2
11	Aceleración angular máxima	Cuadro exterior:≥ 10°/s2

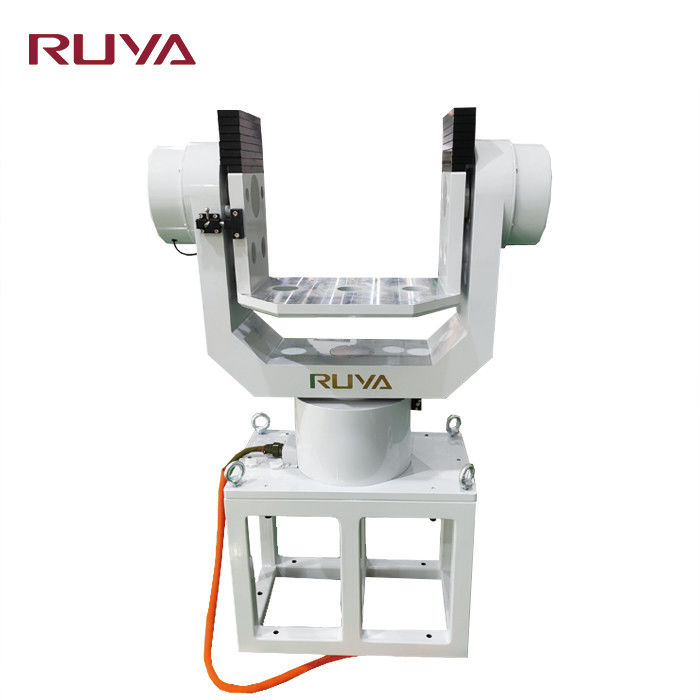

2DTGZ-B Doble eje de alta precisión de movimiento de prueba de seguimiento de plato giratorio 0

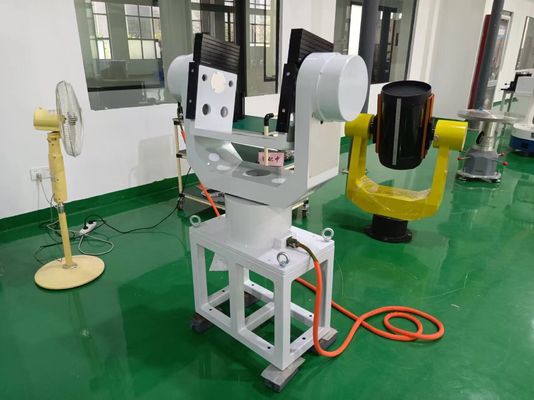

2DTGZ-B Doble eje de alta precisión de movimiento de prueba de seguimiento de plato giratorio 1
