Herramienta de medición del ángulo de precisión

Tabla de indexación de varios dientes con capacidad de carga de 10-30 kg para mecanizado de precisión

Tabla de indexación de varios dientes con capacidad de carga de 10-30 kg para mecanizado de precisión

Nombre De La Marca:	RUYA
Número De Modelo:	/
Cuota De Producción:	1 Pc
Precio:	Negociable
Tiempo De Entrega:	20-30 días laborables
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

ISO 9001

Repetibilidad:

0.06′′/0.12′′

Capacidad de carga:

10 a 30 kg

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

1 a 10 piezas, de 4 a 6 semanas

Resaltar:

Multi Tooth Indexing Table

30kg Indexing Table

10kg rotary indexing machine

Descripción de producto

Capacidad de carga multi de la tabla 10-30kg de indexación del diente 0,06" repetibilidad 0,12"

Descripción general del producto

La mesa indexadora de dientes múltiples es un instrumento de precisión para la medición de ángulos, que sirve como referencia de ángulo para la medición y como dispositivo indexador para el mecanizado de precisión. Cuando se utiliza con un autocolimador fotoeléctrico, permite la detección de dispositivos angulares de alta precisión, incluidos prismas multifacéticos, medidores de bloques angulares y prismas ópticos.

Como dispositivo de indexación, facilita el mecanizado de piezas de precisión con requisitos de ángulo exigentes, como posiciones de orificios, planos verticales y planos paralelos, en fresado, mandrinado, rectificado y otras máquinas herramienta estándar. Las capacidades de subdivisión y diferencial combinadas de la mesa indexadora de dientes múltiples también admiten mediciones de ángulos arbitrarios de alta precisión.

Especificaciones técnicas

Producto	Modelo	Diámetro de la mesa (mm)	Dimensión externa (mm)	Exactitud	Repetibilidad de la medición de ángulos	Capacidad de carga (kg)	Peso (kg)
Mesa indexadora vertical multidiente de 360 dientes	DFT-360A	Φ205	Φ235*83	0,2" 0,5"	0,06″0,12″	30	20
Mesa indexadora vertical multidiente de 360 dientes de tamaño pequeño	DFT-360X	Φ108	Φ140*60	0,3" 0,5"	0,12″	10	4
Mesa indexadora multidiente vertical y horizontal de 360 dientes de tamaño pequeño	WDFT-360X	Φ108	Φ140*80	0,3″vertical 0,5″horizontal	0,12″	10	5
Mesa indexadora vertical de múltiples dientes de 360 dientes de tamaño mediano	DFT-360D	Φ140	Φ180*83	0,2" 0,5"	0,06″0,12″	20	8
Mesa indexadora de múltiples dientes vertical y horizontal de 360 dientes de tamaño mediano	WDFT-360E	Φ160	Φ180*100	0,3″vertical 0,5″horizontal	0,12″	20	10
Mesa indexadora multidiente de 391 dientes	DFT-391A	Φ205	Φ235*83	0,2" 0,5"	0,06″0,12″	30	20
mesa indexadora multidiente de tamaño pequeño y 391 dientes	DFT-391X	Φ108	Φ140*60	0,3" 0,5"	0,12″	10	4
Mesa indexadora multidiente vertical y horizontal de 391 dientes de tamaño pequeño	WDFT-391X	Φ100	Φ140*80	0,3″vertical 0,5″horizontal	0,12″	10	5
mesa de indexación de múltiples dientes vertical y horizontal de 391 dientes de tamaño mediano	WDFT-391E	Φ160	Φ180*100	0,3″vertical 0,5″horizontal	0,12″	20	10
mesa indexadora vertical de múltiples dientes de tamaño mediano con 391 dientes	DFT-391G	Φ140	Φ180*83	0,2" 0,5"	0,06″0,12″	20	8
Mesa indexadora vertical de múltiples dientes con orificios de 8 mm y 552 dientes	DFT-552A	Φ200	Φ235*88	0,2" 0,5"	0,06″0,12″	30	20
Mesa indexadora de múltiples dientes vertical y horizontal de 552 dientes de tamaño mediano	WDFT-552E	Φ160	Φ180*100	0,3″vertical 0,5″horizontal	0,12″	20	10
Mesa indexadora vertical multidiente de 552 dientes con eje cónico	DFT-552F	Φ207	Φ235*100	0,2″	0,06″	30	20
Mesa indexadora vertical multidiente de 720 dientes	DFT-720A	Φ205	Φ235*100	0,2" 0,5"	0,06″0,12″	30	20

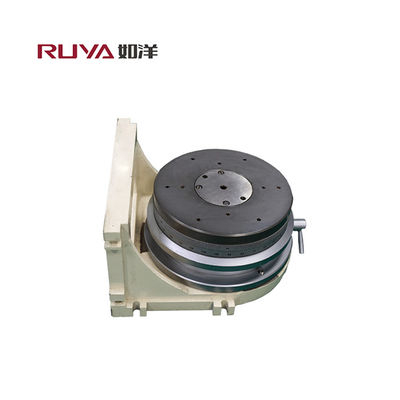

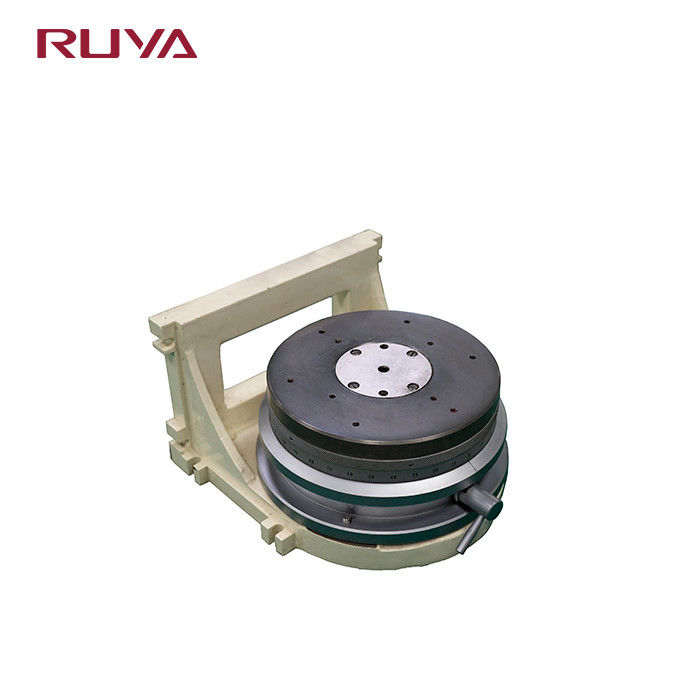

Imágenes del producto
