Herramienta de medición del ángulo de precisión

Multi Tooth Indexing Table 10-30kg Load Capacity 0.06'' 0.12'' Repeatability

Nombre De La Marca:	RUYA
Número De Modelo:	/
Cuota De Producción:	1 Pc
Precio:	Negociable
Tiempo De Entrega:	20-30 días laborables
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

ISO 9001

Repetibilidad:

0.06′′/0.12′′

Capacidad de carga:

10 a 30 kg

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

1 a 10 piezas, de 4 a 6 semanas

Resaltar:

Multi Tooth Indexing Table

30kg Indexing Table

10kg rotary indexing machine

Descripción de producto

Multi-tooth Indexing Table

Product Description

The multi-tooth indexing table is a precision instrument for angle measurement, which can be used as an angle reference for measurement and as an indexing device for precision machining. It is used together with an photoelectric autocollimator to detect high-precision angle devices such as multi-faceted prisms with an angle base of 360°/n (n is the number of teeth), angle block gauges, and optical prisms . When it is used as an indexing device, it can process precision parts with high angle requirements (such as: hole position, vertical plane, parallel plane, etc.) on ordinary milling, boring, grinding and other machine tools. The subdivision and combined differential of the multi-tooth indexing table also allow for high-precision arbitrary angle measurements.

Product Parameters

Product	Model	Table Diameter (mm)	External Dimension (mm)	Accuracy	Angle Measurement Repeatability	Load Capacity (kg)	Weight (kg)
360-tooth vertical multi-tooth indexing table	DFT-360A	Φ205	Φ235×83	0.2″ 0.5″	0.06″0.12″	30	20
small size 360-tooth vertical multi-tooth indexing table	DFT-360X	Φ108	Φ140×60	0.3″ 0.5″	0.12″	10	4
small size 360-tooth vertical and horizontal multi-tooth indexing table	WDFT-360X	Φ108	Φ140×80	0.3″vertical 0.5″horizontal	0.12″	10	5
middle size 360-tooth vertical multi-tooth indexing table	DFT-360D	Φ140	Φ180×83	0.2″ 0.5″	0.06″0.12″	20	8
middle size 360-tooth vertical and horizontal multi-tooth indexing table	WDFT-360E	Φ160	Φ180×100	0.3″vertical 0.5″horizontal	0.12″	20	10
391-tooth multi-tooth indexing table	DFT-391A	Φ205	Φ235×83	0.2″ 0.5″	0.06″0.12″	30	20
small size 391-tooth multi-tooth indexing table	DFT-391X	Φ108	Φ140×60	0.3″ 0.5″	0.12″	10	4
small size 391-tooth vertical and horizontal multi-tooth indexing table	WDFT-391X	Φ100	Φ140×80	0.3″vertical 0.5″horizontal	0.12″	10	5
middle size 391-tooth vertical and horizontal multi-tooth indexing table	WDFT-391E	Φ160	Φ180×100	0.3″vertical 0.5″horizontal	0.12″	20	10
middle size 391-tooth vertical multi-tooth indexing table	DFT-391G	Φ140	Φ180×83	0.2″ 0.5″	0.06″0.12″	20	8
8mm-hole 552-tooth vertical multi-tooth indexing table	DFT-552A	Φ200	Φ235×88	0.2″ 0.5″	0.06″0.12″	30	20
middle size 552-tooth vertical and horizontal multi-tooth indexing table	WDFT-552E	Φ160	Φ180×100	0.3″vertical 0.5″horizontal	0.12″	20	10
552-tooth vertical multi-tooth indexing table with taper shaft	DFT-552F	Φ207	Φ235×100	0.2″	0.06″	30	20
720-tooth vertical multi-tooth indexing table	DFT-720A	Φ205	Φ235×100	0.2″ 0.5″	0.06″0.12″	30	20

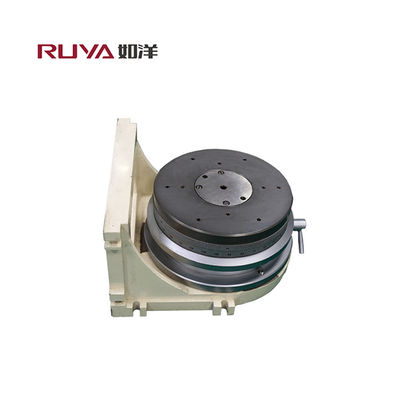

Multi Tooth Indexing Table 10-30kg Load Capacity 0.06'' 0.12'' Repeatability 0

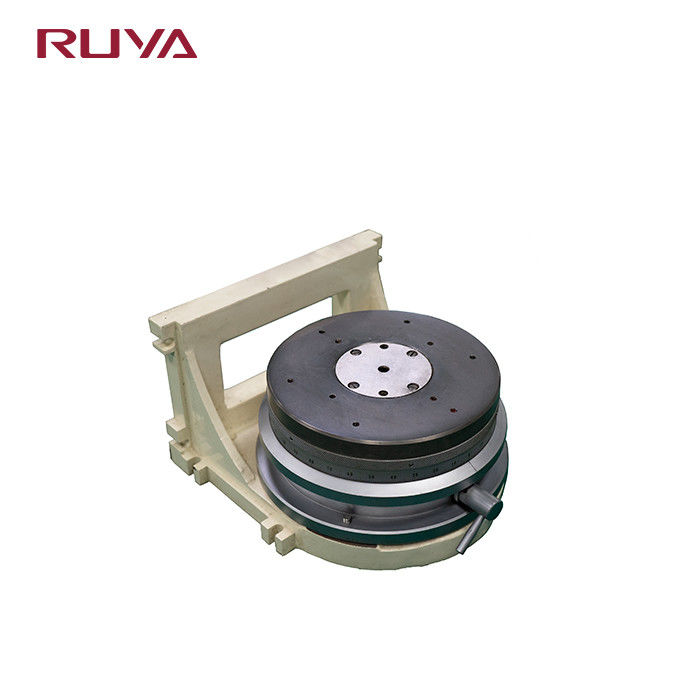

Multi Tooth Indexing Table 10-30kg Load Capacity 0.06'' 0.12'' Repeatability 1
