2DT450GZ Equipo de ensayo de movimiento de plato giratorio de seguimiento de mesa de doble eje

Name: 2DT450GZ Equipo de ensayo de movimiento de plato giratorio de seguimiento de mesa de doble eje
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2DT450GZ
Availability: InStock

Nombre De La Marca:	RUYA
Número De Modelo:	2DT450GZ
Cuota De Producción:	1 juego
Precio:	Negociable
Tiempo De Entrega:	Entre 3 y 4 meses
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

ISO 9001

Load Weight:

30Kg

Diámetro de la tabla:

F450 mm

Rotary Accuracy Of Dual-Axis:

±3″

Perpendicularidad del doble eje:

± 3′′

Positioning Repeatability:

±1.5″

Weight:

380Kg

Maximum Angular Acceleration（inner）:

≥50°/s²

Aceleración angular máxima (exterior):

≥ 50°/s2

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

≤ 3 juegos, 3 meses

Resaltar:

Plato giratorio de seguimiento de doble eje

Plato giratorio de seguimiento de mesa

2DT450GZ tocadiscos de doble eje

Descripción de producto

2DT450GZ Equipo de ensayo de movimiento de plato giratorio de doble eje

Descripción del producto

La plataforma giratoria de seguimiento de doble eje es un equipo de ensayo bidimensional de alta precisión equipado con un sistema de movimiento de dos grados de libertad en el eje de azimut (X) y el eje de inclinación (Y),que puede simular con precisión trayectorias de movimiento complejas. Adopta un diseño de mesa y es compatible con varios componentes y componentes de precisión. Se utiliza ampliamente en escenarios experimentales como calibración de posición, prueba de oscilación de velocidad,y seguimiento dinámicoSu funcionamiento estable y confiable proporciona un soporte de prueba preciso para la investigación científica, la industria militar, la industria aeroespacial y otros campos,y es una plataforma ideal para la simulación de movimiento de alto rendimiento y la verificación funcional.

Parámetros del producto

Especificación
1	Peso de la carga	30 kilos
2	Diámetro de la mesa	F450 mm
3	Aplanamiento de la mesa	0.02 mm
4	Descenso de la tabla	0.02 mm
5	Precisión de rotación de dos ejes	± 3′′
6	Perpendicularidad del doble eje	±3′′
7	Intersección de dos ejes	F0,5 mm de diámetro bola
8	Error de posición de la posición angular	Cuadro exterior:± 3′′El artículo 2, apartado 1
8	Error de posición de la posición angular	Cuadro interior:± 2′′El artículo 2, apartado 1
9	Repetibilidad de la posición angular	± 1,5′′
10	Rango de las tasas	Cuadro interior:0Se trata de un sistema de control de las emisiones de gases de escape.El artículo 2, apartado 1
10	Rango de las tasas	Cuadro exterior:0Se trata de un sistema de control de las emisiones de gases de escape.El artículo 2, apartado 1
11	Rango de rotación del ángulo	marco exterior: ±90°
11	Rango de rotación del ángulo	Cuadro interior: ± 170°
12	Precisión de la tasa	ω≤1°/s, 2×10-3 (1° promedio)
		1°/s≤ω<10°/s, 2×10-4 (10° media)
		ω≥10°/s, 2x10-5 (Medio de 360°)
13	Aceleración angular máxima	Cuadro interior:≥ 50°/s2El artículo 2, apartado 1
13	Aceleración angular máxima	Cuadro exterior:≥ 50°/s2
14	Peso	380 kilos

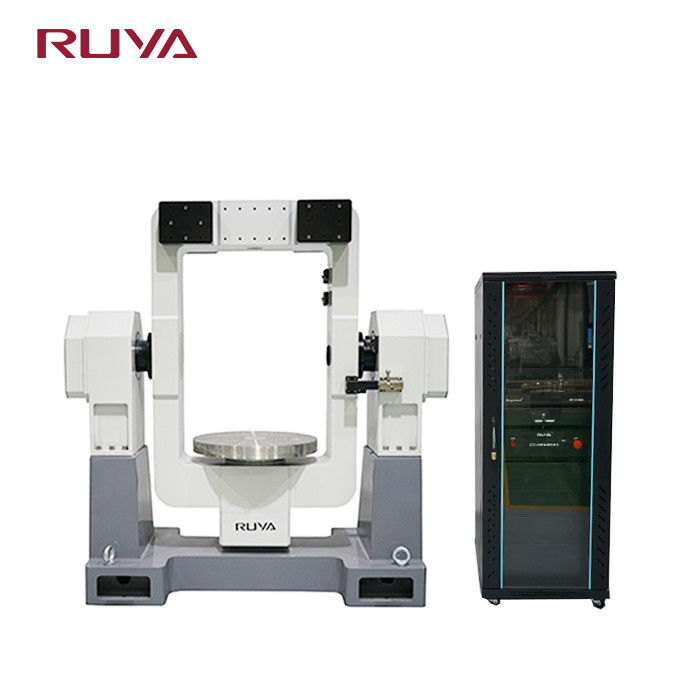

2DT450GZ Equipo de ensayo de movimiento de plato giratorio de seguimiento de mesa de doble eje 0

2DT450GZ Equipo de ensayo de movimiento de plato giratorio de seguimiento de mesa de doble eje 1
