3DT420 Plato giratorio de tres ejes con capacidad de carga máxima de 65 kg para ensayos de calibración

Name: 3DT420 Plato giratorio de tres ejes con capacidad de carga máxima de 65 kg para ensayos de calibración
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 3DT420
Availability: InStock

Nombre De La Marca:	RUYA
Número De Modelo:	3DT420
Cuota De Producción:	1 juego
Precio:	Negociable
Tiempo De Entrega:	Entre 3 y 4 meses
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

ISO 9001

Peso de carga:

≤65KG

Error de posicionamiento (interior):

no se requieren requisitos de índice dinámico

Error de posicionamiento (en el medio):

±4″

Error de posicionamiento (externo):

±4″

Rango de rotación (interior):

±10°

Rango de rotación (medio):

-10°~+150°

Rango de rotación (exterior):

± 150°

Tamaño máximo de la torre fotoeléctrica:

F420×680

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

≤ 3 juegos, 3 meses

Resaltar:

Plato giratorio de calibración de tres ejes

Plato giratorio de calibración 3DT420

Placas giratorias de calibración de 3 ejes

Descripción de producto

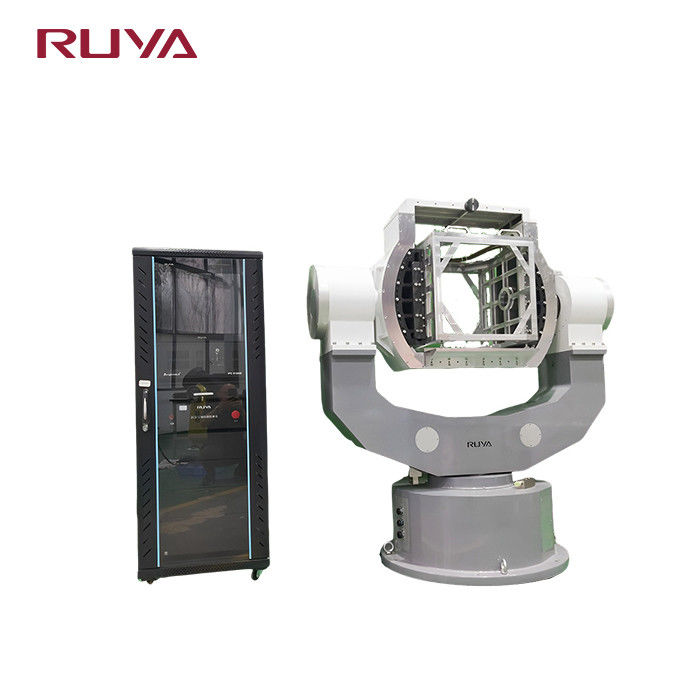

3DT420 Plato giratorio de calibración de prueba de torreta de tres ejes

Resumen del producto

El3DT420 Plato giratorio de calibración de prueba de torreta de tres ejesestá diseñado para ensayos de calibración fuera de línea de equipos de torretas fotoeléctricas de dos ejes.Este sistema de precisión proporciona una amplia capacidad de movimiento de tres ejes para cumplir con los requisitos de ensayo rigurosos.

Mientras que la torreta de destino funciona con solo dos grados de libertad (azimut y inclinación), este tocadiscos de prueba de tres ejes incluye la funcionalidad del eje de rodadura para garantizar una cobertura completa de prueba.El rango de rotación y la precisión de posición exceden el rango de movimiento y los requisitos de estabilidad de la torreta que se está calibrando.

Especificaciones técnicas

Parámetro	Valor
Peso de la carga	≤ 65 kg de peso
Precisión de rotación de los tres ejes	± 3′′
Perpendicularidad de los tres ejes	± 3′′
Intersección de tres ejes	F0,5 mm de diámetro bola
Error de posición de la posición angular	Cuadro interior: no se requiere índice dinámico Cuadro medio: ±4′′ Cuadro exterior: ±4′′
Rango de las tasas	Cuadro interior: manual Cuadro medio: ≥ 20°/s Cuadro exterior: ≥ 20°/s
Rango de rotación	Cuadro interior: ±10° Cuadro medio: -10°~+150° Cuadro exterior: ± 150°
Aceleración angular máxima	Cuadro interior: manual Cuadro central: ≥ 20°/s2 Cuadro exterior: ≥ 20°/s2
Anillo de deslizamiento del usuario	Personalizable
Tamaño máximo de la torre fotoeléctrica	F420×680
