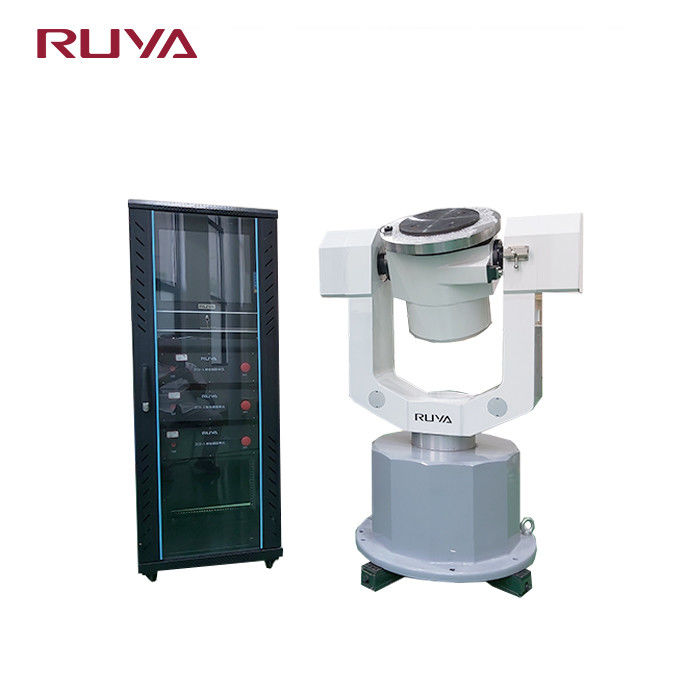

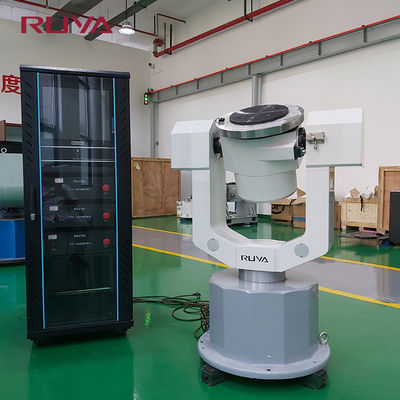

Plato giratorio eléctrico de tres ejes con carga útil de 30 kg

Name: Plato giratorio eléctrico de tres ejes con carga útil de 30 kg
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 3DT400-A
Availability: InStock

Nombre De La Marca:	RUYA
Número De Modelo:	3DT400-A
Cuota De Producción:	1 juego
Precio:	Negociable
Tiempo De Entrega:	Entre 3 y 4 meses
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

ISO 9001

Diámetro de la tabla:

F450 mm

Table Flatness:

0.02mm

Table Runout:

0.02mm

Positioning Error Of Angular Position:

±2″

Positioning Repeatability:

±2″

Rate Range(inner):

0.01°/s~300°/s

Rate Range(middle):

0.01°/s~200°/s

Rate Range(outer):

0.01°/s~200°/s

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

≤ 3 juegos, 3 meses

Resaltar:

3DT400-A 3 eje de la plataforma giratoria

30 kg

plataforma giratoria de 3 ejes

Descripción de producto

Plato giratorio eléctrico de tres ejes con carga útil de 30 kg

Descripción del producto

El plato giratorio eléctrico de tres ejes es un equipo de ensayo de alta precisión con varios grados de libertad con capacidades de conexión de tres ejes del eje de azimut (X), eje de paso (Y) y eje de rodadura (Z),y puede simular con precisión movimientos de actitud complejosAdopta un sistema de accionamiento servo de alto rendimiento y admite múltiples modos de control como posición y velocidad.Es adecuado para pruebas de rendimiento dinámico y calibración de sistemas de navegación inercialSu diseño modular es compatible con diversos sensores y cargas.y combinado con una estructura de alta rigidez garantiza una baja vibración y una alta precisión de posicionamiento repetible, satisfaciendo las necesidades de ensayos de alto nivel de los institutos de investigación científica y de la industria militar.

Parámetros del producto

Especificación
1	Peso de la carga	30 kilos
2	Diámetro de la mesa	F450 mm
3	Aplanamiento de la mesa	0.02 mm
4	Descenso de la tabla	0.02 mm
5	Precisión de rotación de los tres ejes	±3′′
6	Perpendicularidad de los tres ejes	±3′′
7	Intersección de tres ejes	F0,5 mm de diámetro bola
8	Error de posición de la posición angular	± 2′′
9	Repetibilidad de la posición angular	± 2′′
10	Rango de las tasas	Cuadro interior:0Se trata de un sistema de control de velocidad.El artículo 2, apartado 1
		marco medio:0Se trata de un sistema de control de velocidad.El artículo 2, apartado 1
		Cuadro exterior:0Se trata de un sistema de control de velocidad.El artículo 2, apartado 1
11	Precisión de la tasa	ω≤1°/s, 2×10-3 (1° promedio)
		1°/s≤ω<10°/s, 2×10-4 (10° media)
		ω≥10°/s, 2x10-5 (Medio de 360°)
12	Aceleración angular máxima	Cuadro interior:≥ 200°/s2
		marco medio:≥ 100°/s2
		Cuadro exterior:≥ 100°/s2
13	Anillo de deslizamiento del usuario	Personalizable

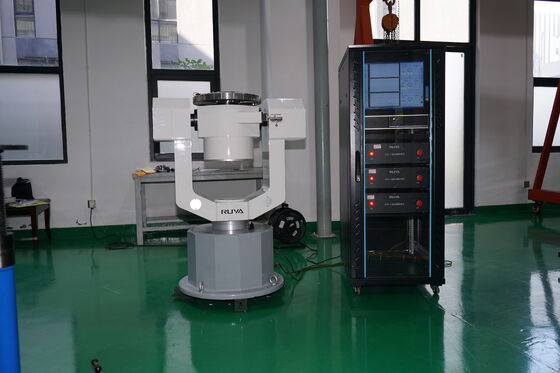

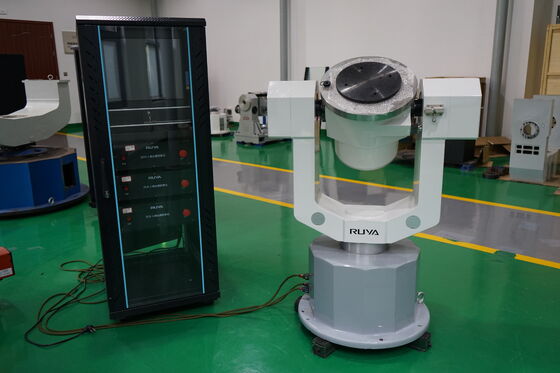

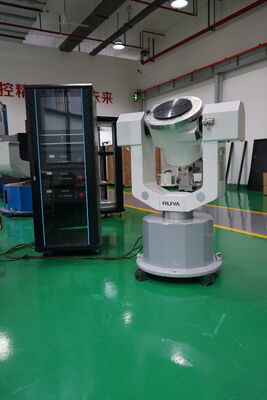

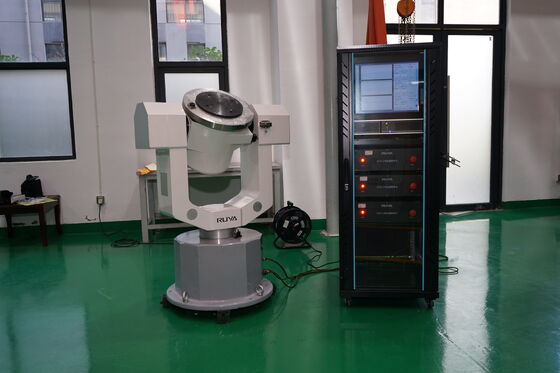

Plato giratorio eléctrico de tres ejes con carga útil de 30 kg 0

Plato giratorio eléctrico de tres ejes con carga útil de 30 kg 1
