Herramienta de medición del ángulo de precisión

Medición del ángulo de precisión Prisma multifacético para el polígono de verificación del ángulo de alta precisión

Medición del ángulo de precisión Prisma multifacético para el polígono de verificación del ángulo de alta precisión

Nombre De La Marca:	RUYA
Número De Modelo:	DLT-8, DLT-12, DLT-17, DLT-23, DLT-24, DLT-36
Cuota De Producción:	1 pieza
Precio:	Negociable
Tiempo De Entrega:	20-30 días laborables
Condiciones De Pago:	T/T

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China.

Certificación:

ISO 9001

Exactitud:

grado 0, grado 1

Superficie de trabajo:

≤ 0025

Detalles de empaquetado:

Caja de madera

Capacidad de la fuente:

1-10 piezas, 4-6 semanas

Resaltar:

Ángulo de medición de precisión del prisma multifacético

Prisma metálico de múltiples facetas

Prisma multifacético DLT-8

Descripción de producto

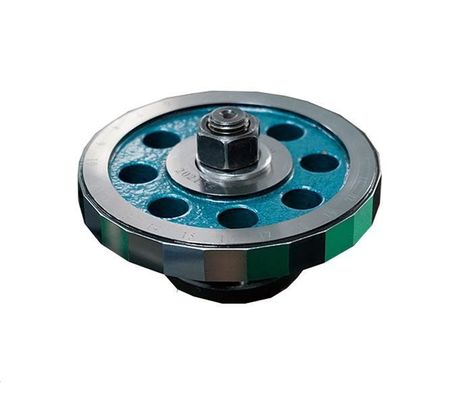

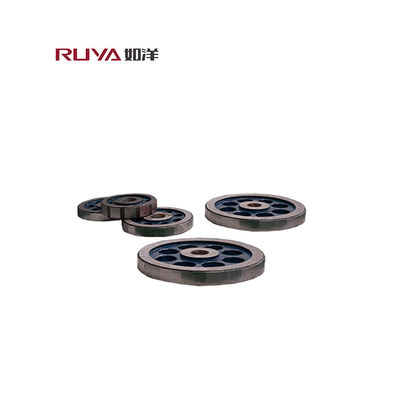

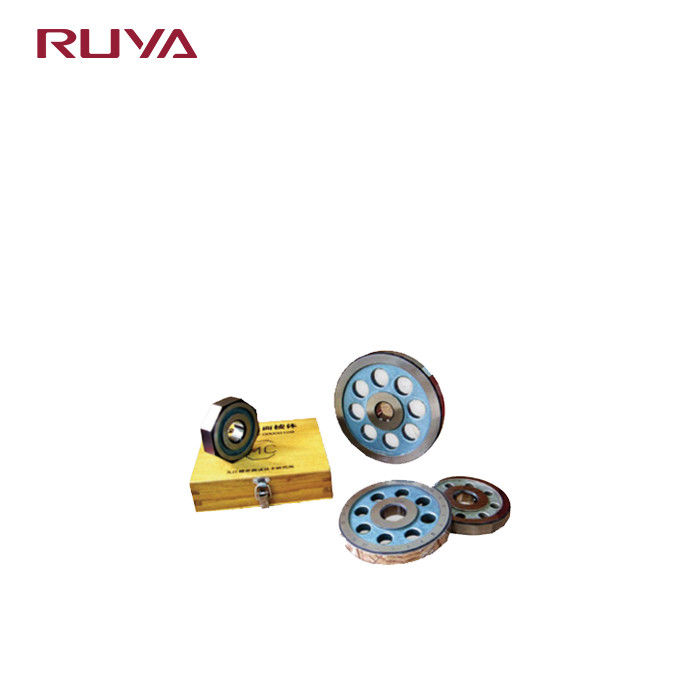

Prisma multifacetado de metal de medición de ángulo de precisión

Descripción del Producto

El prisma metálico multifacético es un instrumento estándar de alta precisión que se utiliza principalmente para verificar el error de indexación de cabezales de indexación ópticos, mesas de indexación, goniómetros y otros instrumentos de indexación circular. También sirve como referencia de posicionamiento de ángulos en aplicaciones de medición o mecanizado de alta precisión.

Este instrumento está disponible en dos variantes: planos pares e impares. La versión de plano uniforme presenta ángulos de trabajo de grados enteros y se utiliza para verificar grandes errores periódicos en el sistema de ejes de instrumentos de indexación circulares, así como para medir diámetros. La versión de plano impar presenta ángulos de trabajo de grados no enteros, lo que permite una verificación integral tanto de grandes errores periódicos en el sistema de ejes como de pequeños errores periódicos del micrómetro, lo que permite una determinación precisa de la incertidumbre del instrumento de indexación circular.

Parámetros del producto

Producto	Modelo	Exactitud	Error de fabricación del ángulo de trabajo	Diámetro del círculo circunstante	Planitud de la cara de trabajo	Perpendicularidad entre la cara de trabajo y la cara de posicionamiento	Rugosidad de la superficie de trabajo Ra
Octaedro	DLT-8	grado 0	±1"	ø80mm	0,03 µm	5"	≤0,025
		grado 1	±2"		0,05 µm	10"	≤0,025
Prisma dodecaédrico	DLT-12	grado 0	±1"	Φ100mm	0,03 µm	5"	≤0,025
		grado 1	±2"		0,05 µm	10"	≤0,025
17 prisma édrico	DLT-17	grado 0	±1"	Φ100mm	0,03 µm	5"	≤0,025
		grado 1	±2"		0,05 µm	10"	≤0,025
23 prisma edral	DLT-23	grado 0	±1"	Φ120mm	0,03 µm	5"	≤0,025
		grado 1	±2"		0,05 µm	10"	≤0,025
24 prisma édrico	DLT-24	grado 0	±1"	Φ120mm	0,03 µm	5"	≤0,025
		grado 1	±2"		0,05 µm	10"	≤0,025
36 prisma edral	DLT-36	grado 0	±1"	Φ150mm	0,03 µm	5"	≤0,025
		grado 1	±2"		0,05 µm	10"	≤0,025
